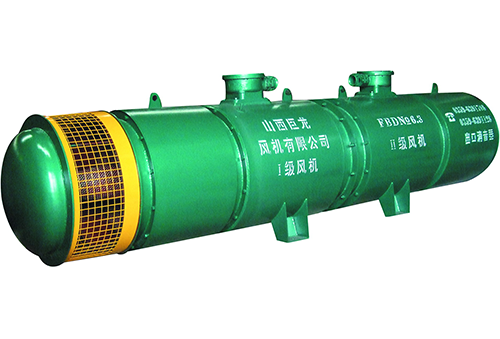

FBD系列礦用隔爆壓入風機
來源： | 責任編輯：admin | 發布時間： 2018-05-22

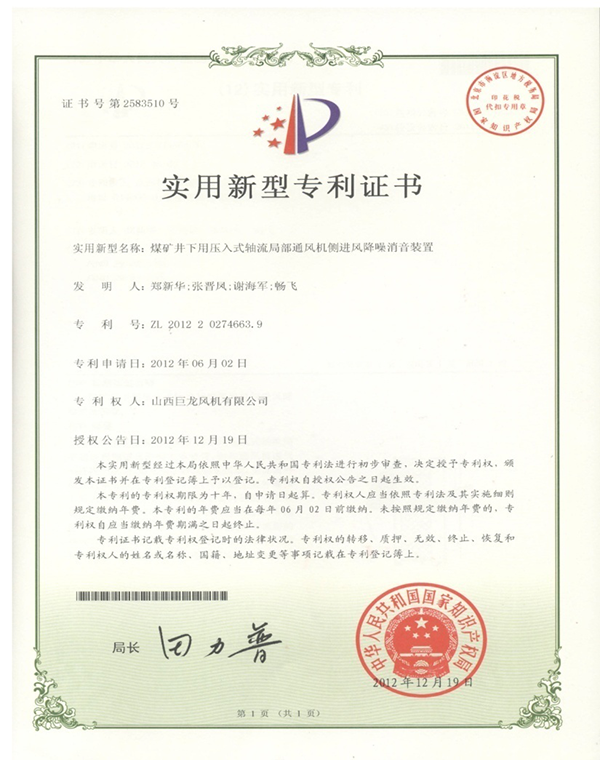

本產品取得專利：煤礦井下用壓人式軸流局部通風機側進風降噪消音裝置專利(專利證書號第2583510號)
FBD系列隔爆型壓入式軸流局部通風機的特點是新型、高效、節能、低噪。由于風機采用具有國際領先水平的三維扭曲、彎掠正交型組合葉片，使風機氣流平穩、振動現象微弱、具有較高的運行效率;獨特的葉片結構設計，又使噪聲遠遠控制在國家噪聲標準以內，大大減少了環境污染。
目前國內生產的FBD系列隔爆型壓入式軸流局部通風機在井下使用環境中噪音值常常達到100—120分貝，大大超過了國家規定的噪音標準，成為礦井內主要噪音源之一，對長期工作在礦井內的煤礦工人身心健康造成一一定的影響，也影響到生產效率的進一步提高。
我公司聯合西安交大、達爾流體研究所等大專院校科研機構，深入到煤礦井下局扇風機使用現場，對風機產生的噪音進行現場分析，與通風設備管理操作人員進行交流溝通，確認了目前局扇噪音大的主要來源于空氣在進風口摩擦噪音產生的輻射噪音，針對此狀況提出多種降噪設計解決方案，經過長期大量的反復試驗及驗證，最終確定了有效的、性價比良好的降噪方案——進風口采用側進風結構設計。
原通風機進風風流方向平行于通風機旋轉軸的方向，經過集流、整流降低進口噪聲。此結構由于受到設計的局限，反射噪音大、降噪效果不明顯，對使用環境影響較大。
側進風設計構思，突破了現有風機的設計思路，使風流沿流線型導流帽的曲線，與側面風流匯合從圓周方向壓入降噪消音裝置，經過集流筒和流線型導流帽(內含高性能消音棉)將一部分反射噪聲由導流帽和導流消音錐吸入，風流沿平行于通風機旋轉軸的方向?qū)С觥＝?jīng)過測試對比，原集流器總成換成我公司首創獨特設計的側進風降噪消音裝置后，噪音可降低15分貝以上。
再加上對風機內部結構的優化，進一步控制和降低了汽流在機殼內的摩擦輻射噪音。經過歷時五年研制成功的FBD系列局部通風機采用對旋直連傳動，減少了導葉裝置，在增加風機壓力的同時，又理順了空氣流動的方向;降低了空氣的摩擦聲;內部結構的優化控制了機器內部的摩擦輻射噪音;首創獨特結構設計——進風口采用已經國家專利受理的側進風消音裝置的使用，改變了傳統軸向進風方式，有效降低了進口噪音;流線型消音帽由我公司聯合西安交大及達爾流體研究所共同設計及專用模具的加工，在提高效率的同時也降低了噪音。整體運行噪音可控制在80分貝以下，具有超低噪音對改變井下約束空間的噪聲環境效果十分顯著。
超低噪音FBD礦用隔爆型壓入式軸流局部通風機的使用可有效地改善煤礦工人在井下的作業環境。
